Yongte Extruder ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్ నాణ్యత మరియు డిజైన్‌ను ఆప్టిమైజ్ చేసింది

Yongte Extruder ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్: ప్రయోజనాలు & ముఖ్య లక్షణాలు

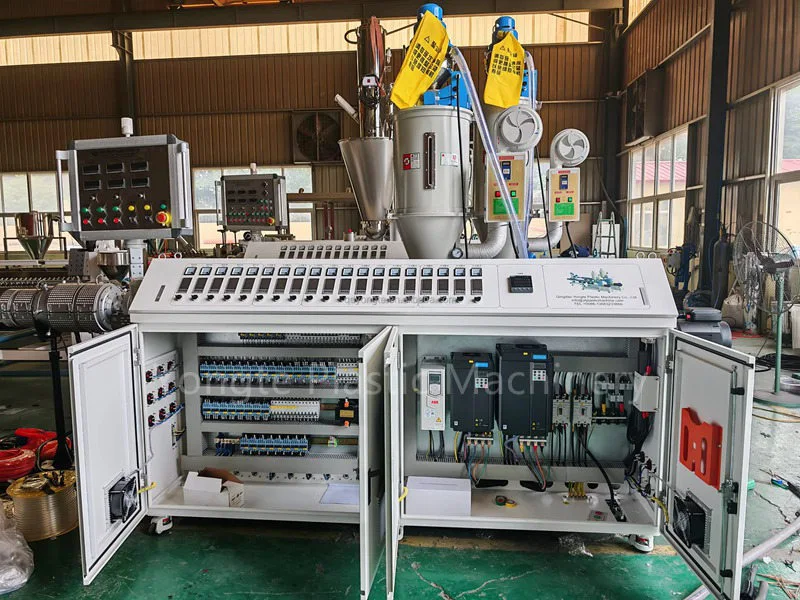

మొత్తం నిర్మాణం & లేఅవుట్

ప్లాస్టిక్ ఎక్స్‌ట్రూడర్‌ల కోసం యోంగ్టే ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్ అనేది యోంగ్టే ప్లాస్టిక్ ఎక్స్‌ట్రూషన్ లైన్‌ల కోసం ప్రత్యేకంగా రూపొందించబడిన పారిశ్రామిక-స్థాయి నియంత్రణ వ్యవస్థ. ఇది పవర్ డిస్ట్రిబ్యూషన్, లాజిక్ కంట్రోల్, సిగ్నల్ ట్రాన్స్‌మిషన్ మరియు సేఫ్టీ ప్రొటెక్షన్‌ని మొత్తం ఎక్స్‌ట్రాషన్ సిస్టమ్‌కు అందిస్తుంది.

లేఅవుట్ డిజైన్ ముఖ్యాంశాలు

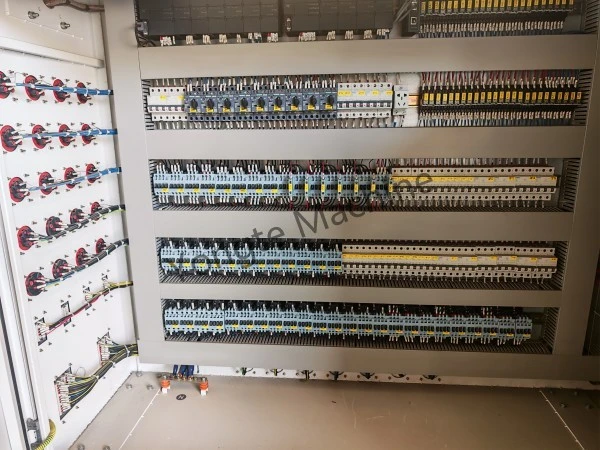

- లేయర్డ్ మాడ్యులర్ లేఅవుట్: క్యాబినెట్ బహుళ-లేయర్ క్షితిజసమాంతర జోనింగ్ డిజైన్‌ను కలిగి ఉంది, కింది విధంగా పై నుండి క్రిందికి అమర్చబడింది:

- పై పొర: PLC మరియు నియంత్రణ మాడ్యూల్స్; టెర్మినల్ బ్లాక్స్ (సిగ్నల్ వైరింగ్ ప్రాంతం)

- మధ్య పొర: ప్రధాన సర్క్యూట్ బ్రేకర్లు, బ్రాంచ్ ఎయిర్ స్విచ్‌లు, కాంటాక్టర్/రిలే గ్రూపులు

- దిగువ పొర: అధిక సాంద్రత కలిగిన ఇంటర్మీడియట్ రిలేలు; టెర్మినల్ బ్లాక్స్ (I/O సిగ్నల్ ఏరియా)

- ఎడమ వైపు: కేబుల్ ఇన్లెట్ / అవుట్లెట్ టెర్మినల్స్; గ్రౌండింగ్ మరియు ఈక్విపోటెన్షియల్ బాండింగ్ టెర్మినల్స్

- పవర్ మరియు కంట్రోల్ సర్క్యూట్‌ల యొక్క క్లియర్ జోనింగ్ & ఫిజికల్ సెపరేషన్: హై-కరెంట్ పవర్ కాంపోనెంట్‌లు (ఉదా., మెయిన్ బ్రేకర్లు, కాంటాక్టర్‌లు) విద్యుదయస్కాంత జోక్యాన్ని తొలగించడానికి మరియు నిర్వహణను సులభతరం చేయడానికి తక్కువ-వోల్టేజ్ కంట్రోల్ ఎలిమెంట్స్ (ఉదా., రిలేలు, సిగ్నల్ టెర్మినల్ బ్లాక్‌లు) నుండి భౌతికంగా వేరుచేయబడతాయి.

- Standardized Wiring & Premium Craftsmanship: All cables are color-coded (per industrial standards—red (L1), blue (L2), yellow (L3), black (neutral), and green/yellow (ground)—for power and control circuits. Terminal blocks are uniformly numbered, and wiring is orderly and secure, meeting stringent requirements for industrial electrical సంస్థాపనలు.

1. ప్రధాన ప్రయోజనాలు & సాంకేతిక లక్షణాలు

అధిక విశ్వసనీయత & భద్రత

- సమగ్ర రక్షణ వ్యవస్థ:

బహుళ-దశల ఎయిర్ స్విచ్‌లు మరియు సర్క్యూట్ బ్రేకర్‌లు ప్రధాన విద్యుత్ సరఫరా మరియు వ్యక్తిగత బ్రాంచ్ లోడ్‌లు రెండింటికీ సమన్వయ ఓవర్‌లోడ్, షార్ట్-సర్క్యూట్ మరియు అవశేష-కరెంట్ (లీకేజ్) రక్షణను అందిస్తాయి-కాస్కేడింగ్ వైఫల్యాలను నివారిస్తుంది మరియు సిస్టమ్-వ్యాప్త కార్యాచరణ కొనసాగింపును నిర్ధారిస్తుంది.

అధిక-వోల్టేజ్ హెచ్చరిక లేబుల్‌లు క్యాబినెట్ వెలుపలి భాగంలో అతికించబడ్డాయి మరియు క్యాబినెట్ డోర్ GB/T 5226.1 మరియు ఇతర అంతర్జాతీయ పారిశ్రామిక భద్రతా ప్రమాణాలకు పూర్తిగా అనుగుణంగా తెరవబడిన తర్వాత స్వయంచాలకంగా పవర్‌ను తగ్గించే భద్రతా ఇంటర్‌లాక్‌ను కలిగి ఉంటుంది.

క్యాబినెట్ బేస్ వద్ద స్వతంత్ర గ్రౌండింగ్ కాపర్ బస్‌బార్ ఇన్‌స్టాల్ చేయబడింది, ఇది స్టాటిక్ డిశ్చార్జ్ మరియు లీకేజ్ ప్రమాదాలను తగ్గించడానికి అన్ని అంతర్గత పరికరాల ఎన్‌క్లోజర్‌ల విశ్వసనీయమైన, తక్కువ-ఇంపెడెన్స్ గ్రౌండింగ్‌ని నిర్ధారిస్తుంది.

- హై-స్పెక్ కాంపోనెంట్ ఎంపిక:

ప్రధాన భాగాలు-సర్క్యూట్ బ్రేకర్లు, కాంటాక్టర్లు మరియు రిలేలతో సహా-ప్రముఖ పారిశ్రామిక-స్థాయి తయారీదారుల నుండి తీసుకోబడ్డాయి (ఉదా., సిమెన్స్, ష్నీడర్ ఎలక్ట్రిక్, చింట్), తరచుగా స్టార్ట్-స్టాప్ సైకిల్స్ మరియు విద్యుదయస్కాంత జోక్యంతో అసాధారణమైన మన్నిక కోసం ఎంపిక చేయబడ్డాయి, అవి అంతరాయం లేని 24/7 ఎక్స్‌ట్రూడర్ ఆపరేషన్‌కు మద్దతు ఇస్తాయి.

టెర్మినల్ బ్లాక్‌లు బలమైన, వైబ్రేషన్-రెసిస్టెంట్ కనెక్షన్‌లను నిర్ధారించడానికి అధిక-కరెంట్ స్ప్రింగ్-క్లాంప్ లేదా స్క్రూ-రకం డిజైన్‌లను ఉపయోగిస్తాయి-దీర్ఘ-చక్రం, అధిక-లోడ్ ఆపరేషన్ సమయంలో వదులుగా మారడం, ఆర్సింగ్ లేదా థర్మల్ డిగ్రేడేషన్ ప్రమాదాలను తగ్గించడం.

మాడ్యులారిటీ & స్కేలబిలిటీ

- ప్రామాణిక మాడ్యులర్ డిజైన్:

పవర్ మరియు కంట్రోల్ సర్క్యూట్‌లు రెండూ ప్రామాణికమైన మాడ్యులర్ ఆర్కిటెక్చర్‌ను అనుసరిస్తాయి, వైవిధ్యమైన Yongte ఎక్స్‌ట్రూడర్ కాన్ఫిగరేషన్‌లలో వేగవంతమైన అడాప్టేషన్‌ను ఎనేబుల్ చేస్తాయి-(సింగిల్-స్క్రూ, ట్విన్-స్క్రూ మరియు వివిధ మోటారు పవర్ రేటింగ్‌లను విస్తరించి ఉన్న మోడల్‌లు—మరియు సులభతరం చేయడం అతుకులు లేని ఏకీకరణ. భవిష్యత్ లైన్ అప్‌గ్రాడ్ ప్రొడక్షన్ . auxiliary feeding systems, automated workstations, or inline quality monitoring).

- విశాలమైన రిజర్వు స్థలం:

క్యాబినెట్‌లో ఉదారంగా రిజర్వు చేయబడిన టెర్మినల్ బ్లాక్ పొజిషన్‌లు మరియు మౌంటు స్పేస్ ఉన్నాయి, గ్రావిమెట్రిక్ మీటరింగ్ ఫీడర్‌లు, రియల్-టైమ్ ఆన్‌లైన్ సెన్సార్లు లేదా ఆటోమేటిక్ స్క్రీన్ ఛేంజర్‌లు వంటి కస్టమర్-నిర్దిష్ట అవసరాలకు అనుగుణంగా I/O సిగ్నల్స్ మరియు పవర్ సర్క్యూట్‌ల అనువైన విస్తరణను అనుమతిస్తుంది.

వ్యతిరేక జోక్యం & కార్యాచరణ స్థిరత్వం

- EMC-కంప్లైంట్ డిజైన్:

Strict physical separation between power and control wiring, use of shielded cables for sensitive signals, and an optimized grounding topology effectively suppress electromagnetic interference generated by high-power devices (e.g., inverters, motors), ensuring stable, noise-free operation of PLCs, sensors, and HMI ప్రదర్శనలు.

- థర్మల్ మేనేజ్‌మెంట్ & ఎన్విరాన్‌మెంటల్ అడాప్టబిలిటీ:

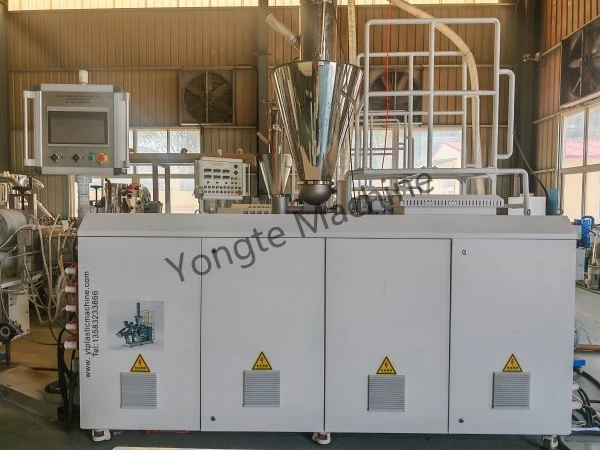

క్యాబినెట్ తలుపులు మరియు సైడ్ ప్యానెల్స్‌లో ఇంటిగ్రేట్ చేయబడిన వెంటిలేషన్ లౌవర్‌లు సహజ ఉష్ణప్రసరణ శీతలీకరణను ప్రోత్సహిస్తాయి, అంతర్గత భాగాల కోసం సరైన ఆపరేటింగ్ ఉష్ణోగ్రతలను నిర్వహించడం మరియు ఉష్ణ వృద్ధాప్యాన్ని నిరోధించడం.

డస్ట్-సీల్డ్ క్యాబినెట్ డిజైన్-గాస్కెట్డ్ డోర్లు మరియు సీల్డ్ కేబుల్ ఎంట్రీలను కలిగి ఉంటుంది-ధూళి, ఆయిల్ మిస్ట్ మరియు మెకానికల్ వైబ్రేషన్‌తో కూడిన డిమాండ్ ఉన్న ఫ్యాక్టరీ పరిసరాలలో నమ్మకమైన పనితీరును నిర్ధారిస్తుంది, తద్వారా కాంపోనెంట్ సర్వీస్ జీవితాన్ని పొడిగిస్తుంది.

ఆపరేషన్ & నిర్వహణ సౌలభ్యం

- సహజమైన మానవ-యంత్ర పరస్పర చర్య:

క్యాబినెట్ వెలుపలి భాగంలో అంతర్నిర్మిత టచ్‌స్క్రీన్ ఆపరేటర్ ప్యానెల్ నిజ-సమయ పర్యవేక్షణను మరియు ఆపరేటర్ సామర్థ్యం కోసం ఆప్టిమైజ్ చేయబడిన స్పష్టమైన, వినియోగదారు-స్నేహపూర్వక ఇంటర్‌ఫేస్‌తో బ్యారెల్ ఉష్ణోగ్రత, స్క్రూ వేగం, మెల్ట్ ప్రెజర్ మరియు అవుట్‌పుట్ రేట్‌తో సహా క్లిష్టమైన ఎక్స్‌ట్రాషన్ పారామితుల యొక్క వన్-టచ్ సర్దుబాటును అనుమతిస్తుంది.

- ఫాస్ట్ మెయింటెనెన్స్ డిజైన్:

అన్ని భాగాలు మరియు టెర్మినల్ బ్లాక్‌లు ఏకరీతిగా లేబుల్ చేయబడ్డాయి మరియు అధికారిక ఎలక్ట్రికల్ స్కీమాటిక్స్‌కు క్రాస్-రిఫరెన్స్ చేయబడ్డాయి-వేగవంతమైన తప్పు నిర్ధారణ మరియు పరిష్కారాన్ని అనుమతిస్తుంది.

లేయర్డ్ ఫిజికల్ లేఅవుట్ సాంకేతిక నిపుణులను విస్తారమైన విడదీయకుండా తప్పు సర్క్యూట్‌లను వేరుచేయడానికి మరియు యాక్సెస్ చేయడానికి అనుమతిస్తుంది, ఇది ప్రణాళిక లేని పనికిరాని సమయాన్ని గణనీయంగా తగ్గిస్తుంది.

డెడికేటెడ్ లెఫ్ట్-సైడ్ కేబుల్ ఇన్‌లెట్ జోన్ సురక్షిత కేబుల్ యాంకరింగ్ కోసం స్వతంత్ర, స్ట్రెయిన్-రిలీవ్ టెర్మినల్‌లను ఉపయోగిస్తుంది-భవిష్యత్ రీకాన్ఫిగరేషన్ లేదా ఫీల్డ్ సవరణలను క్రమబద్ధీకరించడం.

ఎక్స్‌ట్రూడర్-నిర్దిష్ట అనుకూలీకరణ

- ఖచ్చితమైన శక్తి సరిపోలిక:

యోంగ్టే ఎక్స్‌ట్రూడర్‌ల యొక్క ఖచ్చితమైన మోటార్ పవర్, హీటింగ్ లోడ్ మరియు సహాయక డ్రైవ్ అవసరాలకు సరిపోయేలా పవర్ సర్క్యూట్‌లు ఇంజినీరింగ్ చేయబడ్డాయి-హీటర్‌లు, ప్రధాన మరియు సహాయక మోటార్లు, నీటి పంపులు మరియు ఇతర క్లిష్టమైన లోడ్‌లకు స్థిరమైన, హెచ్చుతగ్గులు లేని సరఫరాకు హామీ ఇస్తుంది-ఓవర్‌లోడ్, అండర్ వోల్టేజ్ లేదా ఫేజ్ అసమతుల్యత ప్రమాదాలను తొలగిస్తుంది.

- ఆప్టిమైజ్ చేసిన కంట్రోల్ లాజిక్:

ప్రీలోడెడ్ ఎక్స్‌ట్రూడర్-నిర్దిష్ట నియంత్రణ అల్గారిథమ్‌లు సెగ్మెంటెడ్ బారెల్ టెంపరేచర్ ప్రొఫైలింగ్, క్లోజ్డ్-లూప్ స్క్రూ స్పీడ్ రెగ్యులేషన్, సింక్రొనైజ్ చేసిన ఫీడింగ్ కంట్రోల్ మరియు ఇంటెలిజెంట్ ఫాల్ట్ సెల్ఫ్-డయాగ్నసిస్—వివిధ థర్మోప్లాస్టిక్ అప్లికేషన్‌ల విశిష్ట ప్రాసెస్ డిమాండ్‌లకు అనుకూలంగా అనుకూలంగా అనుకూలంగా రూపొందించబడ్డాయి. PET ఎక్స్‌ట్రాషన్.

- రిడెండెన్సీ డిజైన్:

క్రిటికల్ సర్క్యూట్‌లు-మెయిన్ డ్రైవ్ మోటార్ మరియు వ్యక్తిగత హీటింగ్ జోన్‌లతో సహా-వేరియబుల్ ఆపరేటింగ్ పరిస్థితుల్లో కూడా తాత్కాలిక లోడ్ హెచ్చుతగ్గులను గ్రహించడానికి మరియు నిరంతర, నిరంతరాయ ఉత్పత్తిని కొనసాగించడానికి అంతర్నిర్మిత సామర్థ్యం గల హెడ్‌రూమ్‌ను పొందుపరుస్తుంది.

2. పూర్తి ఎక్స్‌ట్రూడర్ సిస్టమ్‌తో సినర్జీ ప్రయోజనాలు

- ఇంటిగ్రేటెడ్ సిస్టమ్ ఇంటిగ్రేషన్:

The cabinet is fully pre-wired and factory-tested in conjunction with the extruder main unit. అన్ని అంతర్గత కేబులింగ్ మరియు ఫంక్షనల్ కమీషనింగ్ డెలివరీకి ముందే పూర్తవుతాయి-తక్షణ ఉత్పత్తి సంసిద్ధత కోసం ప్రధాన విద్యుత్ సరఫరా యొక్క ఆన్-సైట్ కనెక్షన్ మాత్రమే అవసరం, తద్వారా ఫీల్డ్ ఇన్‌స్టాలేషన్ సమయం మరియు సంక్లిష్టతను తగ్గిస్తుంది.

- చలనశీలత & పర్యావరణ పరిరక్షణ:

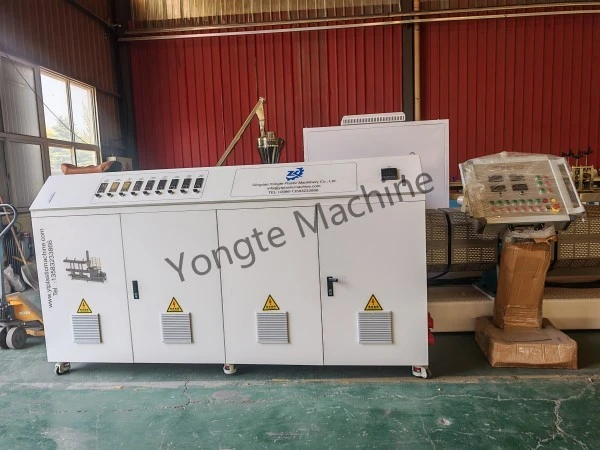

క్యాబినెట్ బేస్ వద్ద అమర్చిన హెవీ-డ్యూటీ క్యాస్టర్‌లు వర్క్‌షాప్‌లో సాఫీగా, టూల్-ఫ్రీ రీలొకేషన్‌ను ఎనేబుల్ చేస్తాయి. క్యాబినెట్ ఎన్‌క్లోజర్ తుప్పు-నిరోధకత, ఆయిల్ ప్రూఫ్ పౌడర్-కోటెడ్ షీట్ మెటల్‌ను ఉపయోగిస్తుంది- పారిశ్రామిక తయారీ వాతావరణంలో దీర్ఘకాలిక మన్నిక కోసం ఇంజనీరింగ్ చేయబడింది.

- బ్రాండింగ్ & రెగ్యులేటరీ వర్తింపు:

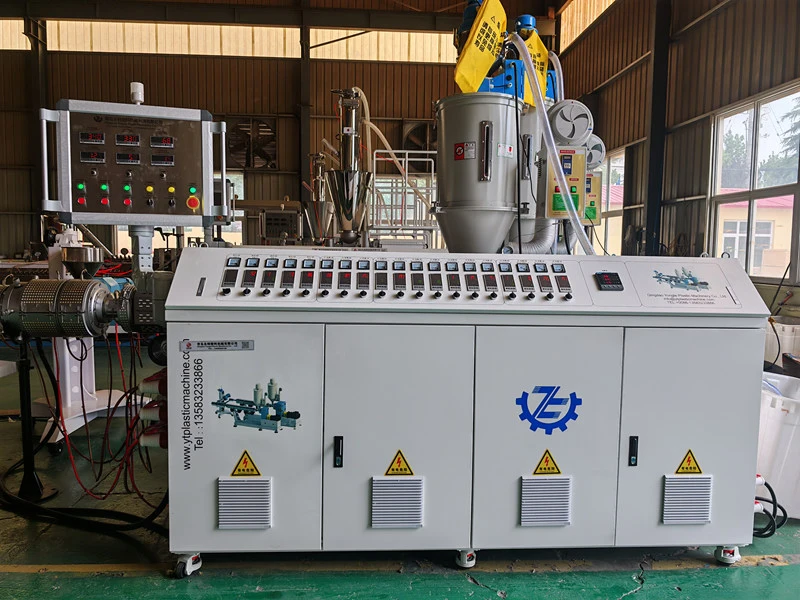

క్యాబినెట్ యోంగ్టే బ్రాండ్ లోగో మరియు అధికారిక సంప్రదింపు సమాచారాన్ని ప్రముఖంగా ప్రదర్శిస్తుంది. విదేశీ కస్టమర్ల కోసం ప్రపంచ నియంత్రణ మరియు సమ్మతి అవసరాలను తీర్చడానికి ఇది CE మరియు ULలతో సహా కీలక ఎగుమతి ధృవీకరణ ప్రమాణాలకు పూర్తిగా అనుగుణంగా ఉంటుంది.

సారాంశం

యోంగ్టే ఎక్స్‌ట్రూడర్ ఎలక్ట్రికల్ కంట్రోల్ క్యాబినెట్ అనేది ఇండస్ట్రియల్-గ్రేడ్, అత్యంత విశ్వసనీయమైన మరియు అప్లికేషన్-ఆప్టిమైజ్ చేయబడిన ఎలక్ట్రికల్ కంట్రోల్ సిస్టమ్. దీని ప్రధాన ప్రయోజనాలు:

✅ సురక్షితమైన & నమ్మదగినది: బహుళ-స్థాయి రక్షణ నిర్మాణం, ప్రీమియం పారిశ్రామిక భాగాలు మరియు 24/7 కార్యాచరణ సంసిద్ధత

✅ హేతుబద్ధమైన లేఅవుట్: మాడ్యులర్, లేయర్డ్ ఫిజికల్ ఆర్గనైజేషన్; పవర్ మరియు కంట్రోల్ సర్క్యూట్‌ల ఖచ్చితమైన విభజన; సమర్థవంతమైన EMI తగ్గించడం; సరళీకృత నిర్వహణ యాక్సెస్

✅ అధిక స్కేలబిలిటీ: I/O విస్తరణ మరియు పవర్ అప్‌గ్రేడ్‌ల కోసం ఉదారంగా రిజర్వు చేయబడిన స్థలం-అభివృద్ధి చెందుతున్న ఉత్పత్తి లైన్ అవసరాలు మరియు అనుకూల ఇంటిగ్రేషన్‌లకు మద్దతు ఇస్తుంది

✅ ప్రీమియం హస్తకళ: ప్రామాణిక, రంగు-కోడెడ్ వైరింగ్; ఏకరీతి లేబులింగ్; అంతర్జాతీయ విద్యుత్ సంస్థాపన ప్రమాణాలకు అనుగుణంగా ఖచ్చితమైన అసెంబ్లీ

✅ హై ప్రాసెస్ అడాప్టబిలిటీ: ఎక్స్‌ట్రూషన్-నిర్దిష్ట నియంత్రణ లాజిక్ మరియు రిడెండెన్సీ-వైవిధ్యమైన ప్లాస్టిక్ ప్రాసెసింగ్ అప్లికేషన్‌లలో స్థిరమైన, స్థిరమైన పనితీరును నిర్ధారిస్తుంది

ఈ అధునాతన నియంత్రణ క్యాబినెట్ Yongte extruders యొక్క స్థిరమైన, సమర్థవంతమైన మరియు విశ్వసనీయమైన ఆపరేషన్‌కు పునాది హామీగా పనిచేస్తుంది-ముఖ్యంగా వుడ్-ప్లాస్టిక్ కాంపోజిట్ (WPC) లైన్‌లు, ప్లాస్టిక్ పైపు ఎక్స్‌ట్రాషన్, ప్లాస్టిక్ షీట్ మరియు ప్రొఫైల్ లైన్‌లు మరియు వ్యర్థ ప్లాస్టిక్ రీసైక్లింగ్ సిస్టమ్‌లతో సహా అధిక-విశ్వసనీయత ఉత్పత్తి వాతావరణాలకు సరిపోతుంది.
